¿Por qué sus pernos, a pesar de tener las mismas especificaciones, siempre se rompen en la tuerca?
En el mundo de las conexiones atornilladas, la tuerca suele verse como un personaje secundario: sencillo, pero absolutamente vital. Eltuerca hexagonal pesada, en particular, asume las tareas más exigentes dentro de esta familia de componentes. Cuando una conexión debe soportar una precarga extrema, vibraciones severas o ambientes corrosivos severos, una tuerca estándar simplemente no es suficiente. La pesada tuerca hexagonal se convierte en la única opción fiable. Su practicidad se basa en cuatro pilares: ventajas dimensionales, compatibilidad de materiales, selección correcta y prácticas de instalación adecuadas.

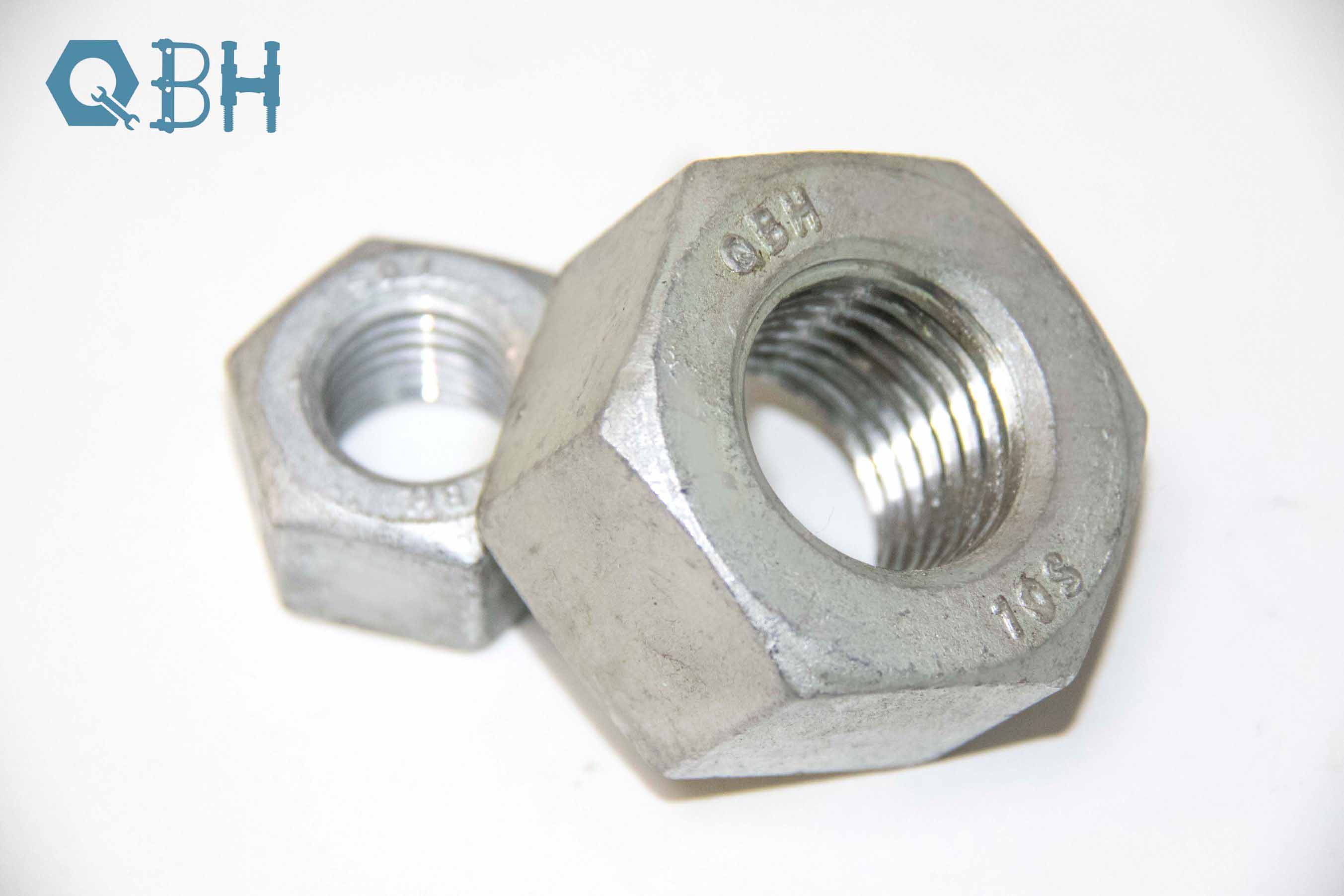

¿Qué es una tuerca hexagonal pesada?
Atuerca hexagonal pesada, como su nombre indica, es una tuerca más grande, más gruesa y más fuerte que la tuerca hexagonal estándar. Se fabrica según estándares dimensionales de series pesadas, con dos características definitorias:
-
Mayor ancho entre caras: en comparación con una tuerca estándar del mismo tamaño nominal, la tuerca hexagonal pesada tiene una mayor dimensión entre caras, lo que proporciona más área de contacto para la llave y reduce el riesgo de deslizamiento cuando se aplica torsión.
-
Mayor altura de la tuerca: la mayor longitud de enganche de la rosca mejora la capacidad de carga y la resistencia al aflojamiento de toda la unión atornillada.
En comparación con las tuercas estándar, las tuercas hexagonales pesadas ofrecen un ancho entre caras y una altura de tuerca significativamente mayores. Por ejemplo, para una tuerca de 1 pulgada de diámetro nominal, la tuerca estándar tiene un ancho entre caras de 1,5 pulgadas y una altura de 0,875 pulgadas, mientras que la tuerca hexagonal pesada mide 1,625 pulgadas entre caras y 1,0625 pulgadas de altura. Esto se traduce en una mayor capacidad de carga, una mejor resistencia a la fatiga y una transmisión de par más eficiente.
Las tuercas hexagonales pesadas se utilizan normalmente en puentes, estructuras de acero, equipos pesados, recipientes a presión y todas las aplicaciones donde la seguridad es primordial.
Dimensiones y estándares clave
La selección de la tuerca hexagonal pesada adecuada comienza con la comprensión de su sistema dimensional. A continuación se muestran los parámetros dimensionales clave según el estándar ANSI/ASME B18.2.2 .
Dimensiones de tuercas hexagonales pesadas (serie en pulgadas)
| Tamaño nominal (pulgadas) | Ancho entre caras (pulgadas) | Altura de la tuerca (pulgadas) |
|---|---|---|
| 1/2 | 0.875 | 0.5625 |
| 5/8 | 1.0625 | 0.6875 |
| 3/4 | 1.25 | 0.8125 |
| 7/8 | 1.4375 | 0.9375 |
| 1 | 1.625 | 1.0625 |
| 1-1/8 | 1.8125 | 1.1875 |
| 1-1/4 | 2 | 1.3125 |
| 1-3/8 | 2.1875 | 1.4375 |
| 1-1/2 | 2.375 | 1.5625 |
Dimensiones de tuercas hexagonales pesadas (serie métrica)
| Tamaño nominal (mm) | Ancho entre caras (mm) | Altura de la tuerca (mm) |
|---|---|---|
| M12 | 22 | 12 |
| M16 | 27 | 16 |
| M20 | 34 | 20 |
| M24 | 41 | 24 |
| M30 | 50 | 30 |
| M36 | 60 | 36 |
| M42 | 70 | 42 |
| M48 | 80 | 48 |
Consejo práctico: al seleccionar una tuerca hexagonal pesada, más allá de confirmar la compatibilidad del tamaño de la rosca, siempre verifique que el ancho entre caras coincida con su llave o herramienta dinamométrica existente. Las tuercas pesadas tienen dimensiones entre caras más grandes y requieren vasos o llaves de boca del tamaño adecuado.
Materiales y clases de propiedades
El material y la clase de propiedad de una tuerca hexagonal pesada determinan directamente su idoneidad para condiciones de funcionamiento específicas.
1. Materiales comunes
| Material | Características | Aplicaciones típicas |
|---|---|---|
| Acero al carbono (medio/bajo carbono) | Bajo costo, resistencia moderada. | Estructuras de acero en general, conexiones mecánicas ordinarias. |
| Acero aleado (4140/42CrMo) | Alta resistencia, buena tenacidad | Equipo pesado, recipientes a presión, puentes. |
| Acero inoxidable (304 / 316) | Excelente resistencia a la corrosión | Plantas químicas, ambientes marinos, procesamiento de alimentos. |
| Aleaciones de alta temperatura | Resistencia al calor, resistencia a la fluencia | Tuberías de alta temperatura, calderas, turbinas de gas. |
2. Clases de propiedad
Hacer coincidir la clase de propiedad de la tuerca con la clase de propiedad del perno es un principio de selección fundamental:
Tuercas métricas: según las normas ISO 898-2, las clases de propiedad se designan como 6, 8, 10, 12, etc. Los números más altos indican una mayor resistencia a la tracción. La clase de tuerca no debe ser inferior a la clase de perno correspondiente, o la tuerca será la primera en fallar en la conexión.Tuercas en pulgadas: según los estándares ASTM A563, los grados comunes incluyen A, B, C, D, DH, etc. Los diferentes grados corresponden a diferentes estados de tratamiento térmico y niveles de resistencia. Las tuercas de series pesadas se utilizan normalmente con pernos de mayor resistencia.
3. Acabados superficiales
El acabado de la superficie afecta no sólo la apariencia sino también la resistencia a la corrosión y al desgaste:
Óxido negro: Proporciona protección básica contra la oxidación a bajo costo, adecuado para ambientes interiores secos.Galvanizado en Caliente: Recubrimiento grueso con excelente resistencia a la corrosión, apto para exteriores o ambientes corrosivos. Tenga en cuenta que el espesor del recubrimiento afecta la precisión del ajuste de la rosca.
Recubrimiento de Dacromet/Zinc-Aluminio: Sin riesgo de fragilización por hidrógeno, excelente resistencia a la niebla salina, comúnmente utilizado en aplicaciones automotrices y de energía eólica.
Galvanizado mecánico: Recubrimiento uniforme, sin fragilización por hidrógeno, adecuado para sujetadores de alta resistencia.
Recubrimiento de teflón/xilan: proporciona un coeficiente de fricción muy bajo, mejora la relación torsión-tensión y reduce la dispersión.
Tuerca hexagonal pesada frente a tuerca estándar: cómo elegir
En ingeniería práctica, ¿cuándo se debe elegir una tuerca hexagonal pesada y cuándo es suficiente una tuerca estándar? La siguiente tabla comparativa proporciona orientación:
| Aspecto de comparación | Tuerca hexagonal estándar | Tuerca hexagonal pesada |
|---|---|---|
| Ancho entre caras | Menor | Más grande |
| Altura de la tuerca | Disolvente | más grueso |
| Capacidad de carga | Moderado | Más alto |
| Resistencia a la fatiga | Moderado | Superior |
| Resistencia al aflojamiento | Moderado | Superior |
| Aplicaciones típicas | Conexiones mecánicas generales | Conexiones de alta resistencia, componentes de seguridad críticos |
| Requisito de par | Par estándar | Mayor capacidad de precarga |
| Costo | Más bajo | Más alto |
Pautas de selección:
- Si la junta está sujeta a una alta precarga, carga de impacto o carga cíclica, la opción preferida debería ser una tuerca hexagonal pesada.
-
Si el diseño requiere pernos de clase de propiedad 10.9 o superior, normalmente se requiere una tuerca hexagonal pesada.
-
Para entornos corrosivos o aplicaciones de seguridad críticas, se recomiendan tuercas pesadas incluso bajo cargas moderadas para proporcionar un margen de seguridad adicional.
Instalación y gestión de par
Incluso la mejor tuerca es inútil si se instala incorrectamente. La instalación adecuada es esencial para la integridad de las juntas.
1. Relación de par y precarga
Al apretar una tuerca, el par aplicado se convierte a través de las roscas en precarga axial en el perno. La pesada tuerca hexagonal, con su mayor dimensión entre caras y mayor altura, puede manejar de manera confiable niveles de torsión más altos.
Fórmula de torsión:
T = K × D × F
Dónde:
T = Par de instalaciónK = Factor de tuerca (depende de la fricción de la rosca, el material y la lubricación)
D = Diámetro nominal de la rosca
F = precarga objetivo
2. Factor de lubricación y tuerca
La condición de lubricación tiene un impacto significativo en el factor de la tuerca. En diferentes condiciones de lubricación, el par necesario para lograr la misma precarga puede variar en más del 30%.
| Condición de lubricación | Factor de tuerca K (Referencia) | Observaciones |
|---|---|---|
| Seco (sin lubricación) | 0,20 – 0,30 | Alta dispersión, no recomendado |
| Aceite de máquina estándar | 0,15 – 0,20 | Aplicaciones industriales convencionales |
| Grasa de disulfuro de molibdeno | 0,10 – 0,15 | Aplicaciones de alta precarga |
| revestimiento de teflón | 0,08 – 0,12 | Máxima precisión en el control del par |
Recomendación: Para uniones críticas, utilice el método de torsión-ángulo en lugar del simple control de torsión para una gestión de precarga más precisa.
3. Errores comunes de instalación
| Error | Consecuencia | Práctica correcta |
|---|---|---|
| Usando una llave que no coincide | Deslizamiento, esquinas de tuerca dañadas | Utilice la llave o casquillo transversal correcto |
| Torque excesivo | Fractura de perno o tuerca | Siga los valores de torque especificados |
| Par insuficiente | Precarga insuficiente, aflojamiento de las articulaciones | Siga los valores de torque especificados |
| Ignorar la condición de lubricación | Dispersión de alto factor de tuerca, precarga incontrolada | Utilice el lubricante especificado y documente las condiciones |
| Mezclar materiales diferentes | Corrosión galvánica, falta de coincidencia de resistencia. | Garantizar la compatibilidad de materiales y grados. |
Escenarios de aplicación comunes
Las tuercas hexagonales pesadas se utilizan prácticamente en todas las industrias donde la confiabilidad de la conexión es fundamental:
| Industria | Aplicaciones típicas |
|---|---|
| Construcción de estructura de acero | Conexiones columna-viga, uniones de juntas, pernos de anclaje |
| Ingeniería de puentes | Conexiones de truss principales, anclajes de cables. |
| Maquinaria Pesada | Bases de prensa, bastidores de laminadores, cajas de engranajes grandes |
| Energía eólica | Conexiones de torre, bridas de pala, pernos de cimentación |
| Recipientes a presión y tuberías | Conexiones de brida, fijación de cabeza |
| Petroquímico | Tuberías de alta presión y alta temperatura, bridas de reactor |
| Ferrocarril y tránsito | Fijación de carriles, conexiones de juego de ruedas |
| Marino y Offshore | Estructuras de casco, montaje de equipos de cubierta. |
Mantenimiento e inspección
Tuercas hexagonales pesadasson robustos, pero en condiciones extremas aún requieren inspección y mantenimiento regulares:
-
Reapriete de torsión: dentro de las 24 horas posteriores a la instalación inicial y durante la operación inicial, vuelva a apretar las juntas críticas para compensar la relajación de la precarga.
-
Inspección visual: Verifique periódicamente si hay grietas, corrosión, deformación o signos de aflojamiento.
-
Marcado de torsión: aplique marcas de torsión después de la instalación para facilitar la identificación rápida del aflojamiento durante inspecciones futuras.
-
Política de reemplazo: Cualquier tuerca que haya sido severamente sobrecargada o muestre defectos visibles debe ser reemplazada y no debe reutilizarse.
La practicidad de la tuerca hexagonal pesada radica en su capacidad para resolver un problema engañosamente simple pero crítico: cómo mantener la integridad de la unión en condiciones extremas, a través de dimensiones más grandes, secciones más gruesas y materiales superiores. Su valor no está en su apariencia sino en las cargas que soporta silenciosamente en cada punto de conexión crítico. Al seleccionar, siga estrictamente los estándares, haga coincidir las clases de propiedades de los pernos y confirme las condiciones de operación. Al realizar la instalación, preste atención a la gestión del par, al control de la lubricación y a los procedimientos adecuados. Una sola tuerca hexagonal pesada soporta no sólo la precarga del perno, sino también el margen de seguridad de todo el sistema.
